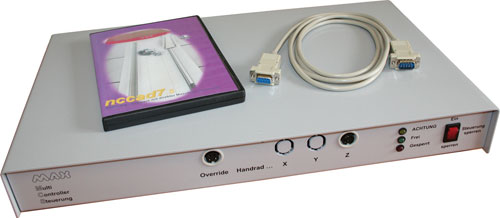

MAX COMPUTER MCS103 BOITIER CONTROLE 3AX

BOITIER DE CONTROLE SEUL 3 AXES FRAISEUSE NUMERIQUE

Description:
- Maître 32bit rapide et moderne - Beaucoup de ports et interfaces sur une platine extra. Des fonctions pour sécurité et gestion. Routines Flash pour maître et esclaves afin de mettre à jour le firmware.
- Système Bus pour la communication interne - Nombre de slots suffisant pour des additifs ultérieurs. Jusqu’à 8 esclaves à intégrer, logiciel pour opèration multi-axes.
- Esclaves autonomes avec dernier étage de puissance - Contrôleurs 8bit en tant que contrôleurs d’axe avec propre intelligence. Dernier étage pour la commande du moteur jusqu’à 2,5 A. Possibilité de courants plus élevés un dernier étage extérieur en option.
- Alimentation flexible - Bloc d’alimentation, transformateur et répartition d’énergie.
- Microstepping pour une course fluide et des déplacements souples
- Hautes vitesses d’avance par des modules modernes
- Temps d’usinage courts
- Gamme d’applications élargie par un grand nombre d’axes possibles
Possibilité des combinaisons:
Nombre d’axes flexible, vous pouvez choisir entre 1 à 7 contrôleurs d’axe
Intégration de roues électroniques
Chaque axe principal peut avoir une roue à main optionale. Son opération est très facile pour les mécaniciens.
Commande d’axe par JoyStick
Une alternative pratique comme option, p.ex. pour la programmation rapide TeachIn.
Mise à jour du firmware
Tous les contrôleurs utilisés peuvent être flashés - avec l’aide du logiciel fourni.
La commande à MultiContrôleurs KOSY est disponible dans une grande gamme de prix. Les différentes options sont présentées ci-dessous:
Données techniques du MCS, divisé par blocs de fonctions: Dimension du matériel env. lxLxh = 230 x 200 x 40 mm (sans transformateur)

CARACTERISTIQUE

Connexions maître:
- COM (RS232, port de série, 9pol Dsub)
- USB 2.0 pour flasher (FullSpeed, Douille Type B)*
- Autres sur demande
- Entrées Sécurité
- Arrêt d’urgence
- Senseur pour enceinte de protection
- Senseur pour état d’opération*
- Sorties
- 3 indicateurs d’état (LEDs - attention, libre, erreur)
- 1 sortie analogique avec 2 diff. valeurs maximales*
- Entrées
- Contrôle de profondeur/scanneur*
- Capteur de mesure de longueur d’outils*
- Matrix touches 4x4 pour 16 touches*
- 3 entrées analogiques for JoyStick*
- 2 entrées analogiques pour Override, senseurs, etc.*

Connexions Contrôleur d’axes
- Sorties
- Moteur pas à pas 2-phase max 2,5A/35 V
- Fréquence, direction et courant, pour dernier étage externe
- Entrée sans optocoupleur
- 2 pour interrupteur fin de course
- 5 à libre utilisation (roue à main, etc.)*
- Entrée avec optocoupleurs**
- 5 à libre utilisation
- Autres entrées
- 2 entrées analogiques (Override de la vitesse, etc.)*
- Vue d’ensemble de la commande moteur pas à pas
microsteping
- Interpolation linéaire
- Contrôle de la rampe d’acceleration/decceleration
- Override en temps réel pour l’avance
LookAhead ou spooler pour commande de contours souple
- Réduction de courant à l’arrêt
- 4 intensités de courant à commuter
- Commande sensitive de force et d’avance

Platine bloc d’alimentation
- Entrée réseau: 230V/50Hz/env. 200VA
- Sorties de tension
- 35V/env. 8A pour des petits moteurs pas à pas
- 24V/maxi. 0,5A
- 5V/maxi. 0,3A
- 3,3V/maxi. 0,2A
- 230V/800W programmable par relais N°6
- Sortie de capteur
- "Echec de la tension" **

Contrôleur des sorties
- 8 entrées/sorties digitales selon cas**
- 7 relais avec contact de commutateur 24V/1A*
- 1 relais de réseau 230V/4A, 2-pôles Arrêt

Platine BUS
- Sorties
- Connexions relais (25pol Dsub)
- 7 relais avec contact de commutateur 24V/1A*
- 24V/0,5A resp. 10V/0,5A tension de commande*
- Raccordement à fiche pour axe U
- Connexions BUS
- 3 barettes 16pol, protocôle BUS interne
- 4 connexions BUS extra

Le logiciel c’est toujours notre programme DAO/FAO (CAD/CAM) nccad avec commande de machine directe, qui sera disponible avec MCS depuis la version 7.5 dans différents niveaux. La fenêtre de la commande manuelle de cette version montre quelques fonctions remarquables:
Plus de 4 axes.
Affichage de la position aggrandi et élargi, choix de couleur libre (avant/arrière plan).
Mode d’opération à choisir (continu, pas à pas, en 3 distances).
Mode d’ajustage pour l’origine pièce avec/sans correction de rayon.
Commande manuelle par touches ou par roue à main ou JoyStick.
Beaucoup de relais, champs pour dénomination libre.
Indication directe de la tension de commande analogique avec dénomination libre.
Commande directe de la vitesse et de la direction de rotation de la broche (si elle le permet)
