Carte Ramps v1.4

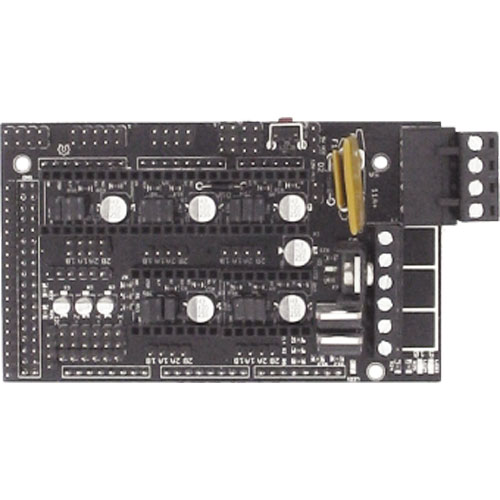

Carte Ramps v1.4.

Cette carte Ramps (RepRap Arduino Mega Pololu Shield ) 1.4 permet de commander les différents axes moteurs d?une imprimante 3D, de connecter les fins de course, les capteurs de température, etc ?
Elle permet la commande de 5 moteurs pas-à-pas en micro-stepping (au 1/16 de pas à l'aide de stepstick A4988).
Attention, cette carte est nue (sans stepstick et sans Arduino Mega ).
Inclus des capacités (filtrage et support moteur), deux PolyFuse Ressetable (1x 11Amp pour HEAT BED, 1x 5A pour le reste).

Caractéristiques techniques :
- Supporte des moteurs pas-à-pas 12v, 200 pas par tour
- Permet de configurer chaque stepstick soit en pas complet ou micro-stepping 1/2 pas, 1/4 pas, 1/8 pas, 1/16 pas à l'aide de cavalier.
- Permet d?activer la sortie de puissance D8 ( HEATBED via un Mosfet de puissance STP60NF06L).
- Utilisé, dans le cas de la 3D, pour un élément chauffant passif de 11A sous 12V (soit 120W).
- Activer les sorties de puissance D9 ( HOTEND ) et D10 via deux autre STP60NF06L sans radiateur.
- Utilisé, dans le cas de la 3D, pour des éléments de chauffe passif de 40W sous 12v.
- Breakout de nombreuses entrées/sortise de la carte Mega sous forme de connecteur (voir schema de la Ramps) pour usages divers :
- 4 x Servo-moteurs
- 1 x Bus I2C
- 1 x Port série
- 6 x connecteurs de fin de courses
- 3 x connecteurs + électronique pour brancher des Thermistances NTC 100K 1 x connecteur ICSP
- 1 x connecteur 18 broches à usage divers ( prévuprincipalement pour un afficheur LCD)
- Autres connecteurs
- Duplique le bouton Reset pour le rendre plus facilement accessible
