KIT D'INITIATION (PLAQUETTE + COMPOSANT)

Kit d'initiation (50 composants)
Tous les montages expérimentaux du livre « Électronique logique & numérique » sont conçus pour l’étude personnelle ou la formation continue. Ils sont également adaptés pour l’enseignement ou la formation en entreprise, et conviendront aussi aux TD/TP universitaires.

Nous avons pris le parti de limiter le nombre de composants pour pouvoir effectuer de nombreuses expériences à moindre coût.

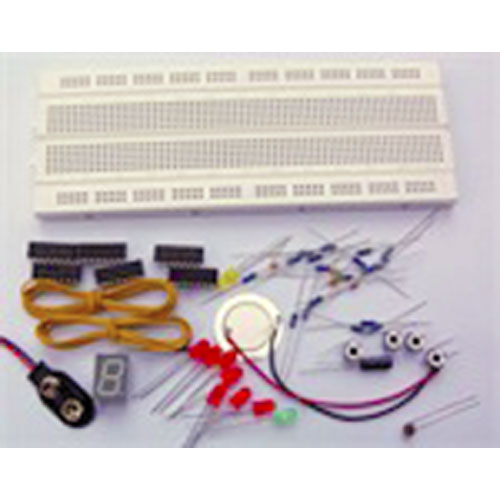

Pour vous aider à réaliser ces montages, Elektor propose un kit constitué d’une plaque d’essais sans soudure grand format, de circuits intégrés et d’autres éléments. L’assemblage sur une plaque d’essai sans soudures s’est révélé pratique puisque des modifications peuvent y être appliquées rapidement et sans problème : on teste et développe souvent des variantes d’un même circuit.

Les résistances à couche métallique employées ont quatre anneaux de couleur et un anneau supplémentaire pour la tolérance de 1%.

Liste des composants :
- 1 platine d’essai de 640 × 200 contacts
- 2 m de fil de connexion
- 1 connecteur pour pile avec contact à pression
- 3 résistances de 820 O (gris, rouge, noir, noir)
- 8 résistances de 1 kO (marron, noir, noir, marron)
- 1 résistance de 3,3 kO (orange, orange, noir, marron)
- 4 résistances de 10 kO (marron, noir, noir, rouge)
- 1 résistance de 100 kO (marron, noir, noir, orange)
- 2 résistances de 220 kO (rouge, rouge, noir, orange)
- 4 condensateurs céramique de 100 nF (marquage 104)
- 1 condensateur électrolytique de 10 µF/16 V
- 7 LED rouges
- 1 LED orange
- 1 LED verte
- 4 boutons-poussoirs
- 1 photorésistance (LDR)
- 1 transducteur piézo-électrique
- 1 afficheur à sept segments à cathode commune
- 1 diode 1N4148
- 1 circuit intégré 4001 (4 portes NON-OU)
- 2 circuits intégrés 4093 (4 NON-ET avec entrées à trigger de Schmitt)
- 2 circuits intégrés 4027 (double bascule JK)
- 1 circuit intégré 4511 (décodeur BCD - 7 segments)
