Prix :
2.60 EUR HT
|
|
Pour accéder aux tarifs réservés à la clientèle "professionnelle", cliquez-ici ! |
Disponibilité :
pas en stock
en cours de réapprovisionnement
|
Demande de prix par quantité :
 |
|
|
|
Caractéristique(s) du produit :

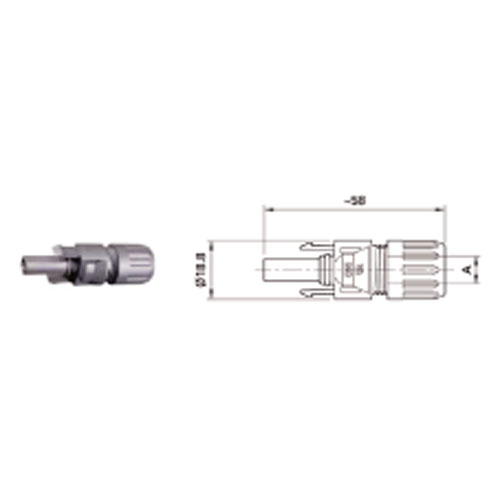

Connecteur femelle.
Système de connecteurs photovoltaïques MC
Les composants des connecteurs MC pour le photovoltaïque servent au câblage série et parallèle des panneaux photovoltaiques de manière rapide et sûre.
Contrairement aux anciens systèmes de connexion Mc, ce raccord femelle est très facile à assembler.
En plus du raccord , le contact de sertissage est inclus dans la livraison.
Attention sertissage par pince adaptée.
Données techniques des systèmes de connecteurs MC4 verrouillables :
- Diamètre Ø 4mm
- Courant assigné max. 30 A
- Tension du système max. 1000 V
- Type de protection (connecté) IP67
- Montage simple
- Système de verrouillage « Snap in »
- Catégorie de protection II
- Protection au toucher état déconnecté : Ip2X
- Fourchette de températures -40°C à +90°C
- Système de contact : contact à lamelles Mc
- Matériau conducteur : cuivre, étamé
- Classe d’inflammabilité : Ul94-V0
- Classe de protection : Ii
- Section du câble : 4-6 mm²
- Plage de diamètre sur isolant du câble: 6 - 9 mm
- Rétention du câble: selon Iec 61984 (06.2001)
Lien : catalogue Energie Renouvelable Multicontact(2.8M) : http://www.multi-contact.com/AcroFiles/Kataloge/PV/Solar_1_lo.pdf
|
