BORNE CONNEXION HELLERMANN ORANGE CP-3

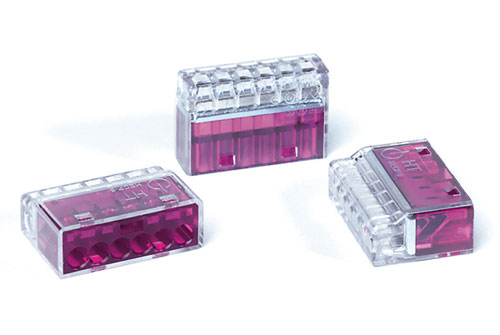

Les bornes de connexion HelaCon Plus sont destinées à un usage professionnel d’installation électrique. La connexion par enfichage direct permet une mise en place aisée des bornes même dans des espaces étroits ou difficiles d’accès (plafond). La coque transparente des bornes HelaCon Plus permet un contrôle visuel de chaque connexion possible. Le code couleur correspondant au nombre d’entrées facilite la sélection du connecteur. Présence d’un « point test » pour tournevis testeur. La série HelaCon Plus est utilisable avec des câbles rigides et semi-rigides.

Les connecteurs à enficher HelaCon sont destinés aux travaux d’installation électrique. L’insertion facile et la connexion fiable des fils vous assurent un câblage rapide et économique. Les bornes HelaCon sont utilisables dans tous types d’armoires électriques ou boîtes de dérivation.



Données de base
Applications
• S’assurer que le courant est bien coupé.
• Dénuder le fil sur approximativement 11mm
• Insérer en poussant légèrement le câble dans la borne
• Tester la continuité par le « point test »
• Pour changer la borne, tirer le câble en effectuant un mouvement de gauche à droite
Couleur Transparent (CL), Orange (OG)
Description Ces bornes de connexion sont utilisées pour une installation rapide, facile et efficace des câbles électriques. Elles sont compatibles avec toutes les installations jusqu’à 450 Volts. La large gamme de bornes, permet une grande flexibilité d’utilisation. Les bornes Helacon Plus peuvent être utilisées avec des câbles de sections comprises entre 0,5 et 2,5 mm².

- Dénudage sur (en mm) 11 mm
- Intensité max. 24 A
- Nombre d’entrées 3
- Pour câbles (VDE) 0,5 à 2,5mm² rigide/semi-rigide (max 7 fils)
- Pour câbles (cULus) AWG 12 à 22 rigide/semi-rigide

Principales caractéristiques 2 La façon de faire est différente dans chaque pays. La technique de montage, la couleur et le diamètre des câbles, les boites de jonctions,... En Norvège par exemple, les jonctions et les dérivations ne sont pas installées dans les mêmes boites. Ce n’est pas le cas en Hollande. Ces différences ne sont pas un problème pour la gamme Helacon qui offre la meilleure solution, dans le Monde entier.

- Titre principal 1 (produit) HelaCon Plus
- Voltage max. 450 V (VDE), 600 V (cULus)
- Dimensions produit
- Haut. H 10.45 mm
- Larg. W 15.90 mm
- Prof. D 19.00 mm
- Matériaux et spécifications
- Conformité ROHS Oui
- Homologations VDE, NEMKO, SEMKO, FIMKO, DEMKO, KEMA-KEUR, CE, cULus, Germanischer Lloyd, ENEC
- Matière Polycarbonate (PC)
- Matière Raccourci PC
- Températures d’utilisation -30 °C à +110 °C (VDE) , -30 °C à +105 °C (cULus)
- Tenue au feu Auto-extinguible UL94 V2
