SEEIT TESTEUR CABLE RJ45

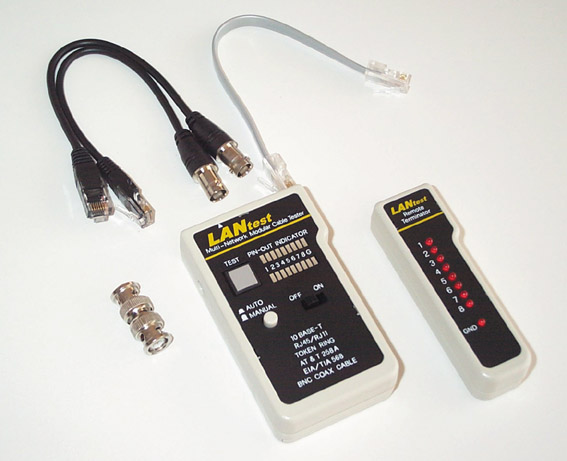

Le testeur de câbles LANTEST permet d’identifier le câblage ou de tester les câbles à base de connecteurs RJ11, RJ45 et BNC par comparaison des LEDs allumées entre l’émetteur et le récepteur. C’est le modèle le plus simple et économique proposé. Il est équipé de deux barre-graphes à LED (8 LEDs pour l'émission et 8 LEDs pour la réception) permettant de vérifier la continuité des fils installés, les fils coupés, les fils en courts-circuits, les fils croisés et les fils manquants. Deux LEDs supplémentaires permettent de vérifier le blindage du câble ainsi qu’une éventuelle mise à la masse d’un des fils. Le test peut s’effectuer en manuel par un appui répétitif sur le poussoir pour tester les fils les uns après les autres, ceci pour identifier le type de câblage. Le test peut également s’effectuer en automatique par scanner, ceci permettant de vérifier en série si le câblage est correct. La réception des signaux émis par l’émetteur peut se faire soit sur le boîtier émetteur lui-même pour le test de câbles de faibles longueurs, soit à l’aide d’un boîtier récepteur fourni (bouchon) pour le test de câbles installés dans les bâtiments et pouvant atteindre une longueur maximal de 200 m.

Fonctionne avec une pile 9V 6F22 (non fournie)

Référence SEEIT : LANTEST-KIT

- Accéder à la documentation
