AL 781NX ELC ROHS

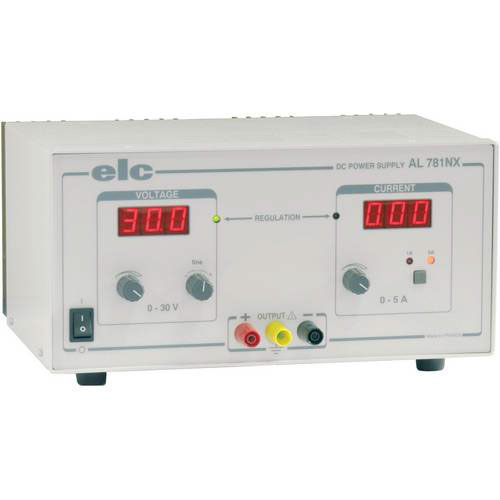

ELC AL781NX ALIMENTATION 0-30V 0-5AMP


PRATIQUE : Affichage digital de U et de I.
PRECISE : Réglage rapide et fin de la tension.
- I réglable de 0 à 5A ou de 0 à 1A.
UTILE : Fonctionnement automatique à tension ou courant constant.
PROTEGEE : Protection contre les courts-circuits.

0 - 30 V / 0 - 5 A
Réglage fin de la tension
Deux gammes de courant

• Sécurité : Classe I, sécurité renforcée entre le secteur et les sorties.
Conforme à la norme EN 61010-1, catégorie de surtension II,
degré de pollution 2.
• CEM : Conforme aux normes EN 61326-1, critère d'aptitude B et
EN 55011, ISM Groupe I, Classe B.
• Alimentation : Secteur 230 Volts ±10%, 50 / 60 Hz.
• Entrée secteur : Embase Europe CEE 22 avec cordon 2 pôles + terre
• Consommation : 315 VA.
• Rigidité diélectrique : 2300V entre entrée et sortie,
1350V entre entrée et châssis.
• Sorties : Bornes de sécurité (Norme VDE 0110 et agréées BG) et borne de
terre inversée de sécurité.
• Présentation : Façade polycarbonate sérigraphiée, boîtier métallique,
habillage ambre peinture époxy.

Caracteristiques techniques
Tension
• Sorties flottantes sur bornes de sécurité de 4 mm.
• Fonctionnement à tension constante automatique.
• Réglable de 0 à 30 Volts (0 à + ou - 5 mV) avec réglage fin
(environ 2,5 Volts).
• Régulation : < 20 mV pour une variation de charge de 0 à 100%.
< 15 mV pour une variation secteur de 10%.
• Ondulation : < 3 mV crête à crête ou 1 mV efficace.
• Résistance interne : < 4mohms
• Visualisation: LED verte de régulation de tension.
• Affichage : Voltmètre numérique 3 digits à LED de 14 mm.
• Résolution : 100 mV.
Intensité
• Fonctionnement à courant constant automatique.
• Deux gammes d'intensité commutables : 5 Ampères ou 1 Ampère.
• Réglable de 0 à 5 A ou de 0 à 1 A suivant la gamme sélectionnée.
• Régulation : < 10 mA pour une variation secteur de 10%.
< 5 mA pour une variation de charge de 0 à 100%.
• Ondulation : < 6 mA crête à crête ou 2,1 mA efficace.
• Visualisation: LED rouge de régulation de courant.
• Affichage : Ampèremètre numérique 3 digits à LED de 14 mm.
• Résolution : 10 mA.
Protections
• Contre les courts-circuits, par régulation de courant.
• Contre les échauffements excessifs, par disjoncteur thermique et par relais
sur le transformateur.
• Contre les surintensités au primaire du transformateur, par fusible.

- Accéder à la documentation




Ancienne référence : AL781
