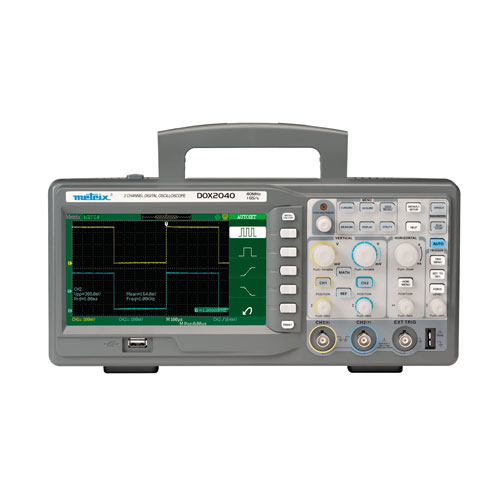

OSCILLOSCOPE NUMERIQUE 2x40 MHz

Oscilloscope numérique 2x40 MHz

Caractéristiques:

INTERFACE HOMME-MACHINE:
-Écran LCD TFT couleur 7’’ (résolution 480 x 234) / Réglages de luminosité et de contraste
-Zone de trace 8 x 18 divisions / 2 courbes + référence + fonction Maths - Graticule complet ou bordures
-Affichage Mode Echantillons ou Vecteurs avec interpolation, ou Mode Persistance
-Commandes usuelles directes par boutons en face avant / Système de menus côté droit de l’écran et sélection à partir de 5 boutons en regard – Commande « Menus On/Off » et print
-Par menu, 5 langues (FR/EN/DE/IT/ES), aide en ligne en anglais

DÉVIATION VERTICALE:
-Bande passante : 40 MHz. Limiteur de bande passante 20 MHz
-2 voies, masses communes
-1 MÙ / 18 pF et voie Trig Externe
-Numéro de la voie, indicateur de référence de masse et trace dans la couleur de la voie
-Tension d’entrée maximum: ± 300 Vc-c (sans sonde)
-Sensibilité verticale: 12 calibres de 2 mV – 10 V/div - Précision de base ± 3%
-Temps de montée: < 8 ns
-Facteurs de sondes compensés: 1 / 5 /10 / 50 / 100 / 500 / 1 000

DÉVIATION HORIZONTALE:
-Vitesse de balayage: de 2.5 ns/div. à 50 s/div.
-Scan ou mode ROLL: de 100 ms/div. à 50 s/div. (mode Enregistreur - Scan)
-Zoom horizontal

DÉCLENCHEMENT:
-Sources / Modes: CH1, CH2, Ext, Ext/5, secteur / Automatique, déclenché, monocoup - XY
-Mode Roll: De 100 ms/div. à 50 s/div.
-Type : Front, largeur d’impulsion (20ns-10s), vidéo (Pal, Secam, NTSC), pente, alterné, HOLD OFF de 10 ns à 1,5 s

MÉMOIRE NUMÉRIQUE:
-Échantillonnage maximum: Monocoup = 500 Mé/s (2 voies), 1 Gé/s (une voie), répétitif = 50 Gé/s
-Résolution verticale: 8 bits (résolution verticale 0,4%)
-Profondeur mémoire : Profondeur max = 2M points (long MEM)
Capacité de stockage « non limitée » (clef USB)
-Mémoire Utilisateur : 2 Mo pour stocker les fichiers : trace, texte, configuration, fonctions maths, fichiers d’impression, fichiers d’image etc.
-Gestion de fichiers : Fichiers trace (format propriétaire et format « .CSV » compatible tableurs) pour les signaux / Fichiers de configuration complète
de l’Instrument / Fichiers Copie d’écran (format « .BMP » compatible Windows)
-Mode PEAK DETECT(capture de transitoires) : Durée minimum des évènements = 10ns
-Modes d’affichage : Points ou vecteurs. Modes Persistance (1 s, 2 s, 5 s, 10 s, 20 s ou infinie) ou Moyennage (facteur de 4 à 256)
-Mode XY

AUTRES FONCTIONS :
-AUTO ajustage de l’amplitude, de la base de temps et de la position de déclenchement
-Trace calculée en « temps réel » : CH1 et CH2 : addition, soustraction, multiplication, division
-FFT calculée sur 1024 points / Affichage simultané trace + FFT / 4 fenêtrages (rectangle, hamming, hanning, blackmann)
-Modes manuel, tracking et automatique
-Test bon/Mauvais à partir d’une enveloppe limite ou un gabarit
-Mode enregistrement lent de signaux > 100 ms (ROLL 6M points)
-32 mesures temporelles ou de niveau
-Signal de calibration de sondes
