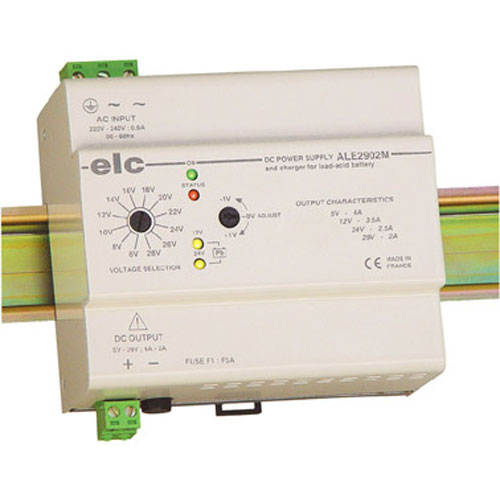

ELC ALE2902M ALIM VARIABLE 5-29V 4A


5 - 29 V
2 A / 29 V ; 2,5 A / 24 V ; 3,5 A / 12 V ; 4 A / 5 V

Chargeur de batterie au plomb 12 ou 24 V.
6 - 28 V en 12 positions avec réglage fin de 0 à ±1 V.
Témoins de fonctionnement et de positions chargeur.
Protégée des courts-circuits et des inversions de polarité
Borniers débrochables

• Sécurité : Classe I, conforme à la norme EN 60950.
• CEM : Conforme aux normes EN 61000-6-2 et EN 61000-6-4.
• Indice de protection : IP 30.
• Alimentation : Secteur 190 à 253 Volts, 50 / 60Hz.
• Entrée secteur : Bornier débrochable 3 plots à vis, pour fils de 2,5 mm²
(AWG 12).
• Consommation : 71W maxi.
• Rigidité diélectrique : 3000V entre entrée et sortie,
1500V entre terre et entrée.
• Présentation : Boitîer modulaire métal (6 x 17.5mm) avec peinture époxy.
• Fixation : Clips rail DIN symétrique intégré au coffret.

Caracteristiques techniques
Tension
• Sorties flottantes sur bornier à vis débrochable pour fils de 2.5mm² (AWG 12).
• Tension de sortie :
ajustable de 5 à 29V par commutateur à 12 positions et réglage fin.
positions du commutateur : 6, 8, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28 Volts
variation du réglage fin : ± 1Volt quelle que soit la position du commutateur
positions chargeur de batterie au plomb 12 et 24V repérées par deux LED
• Précision : ±1%
• Régulation
< 1mV à 5V 4A et < 5mV à 29V 2,1A pour une variation de charge de 0 à 100%.
< 1mV à 29V 2,1A et < 4mV à 5V 4A pour une variation secteur de 190V à 253V.
• Ondulation : < 3mV efficace comprenant :
< 3mV crete a crete du signal a 100KHz
< 4mV crete a crete du signal a 100Hz
< 10mV crete a crete des pics de commutations
• Resistance interne : < 3mohms
• Temps de maintien : 25ms a 50% de charge et 12ms a 100% (secteur a 190V)
• Visualisation : Led verte "alimentation en fonctionnement"
Leds jaune "position chargeur de batterie Pb 12V et 24V"
Led rouge "status, fusible de sortie coupe"
les Leds jaune indiquent egalement le fonctionnement en alimentation secourue

Intensité
• I maxi :
4,2A au court-circuit
4A à 5V, 3,5A à 12V, 2,5A à 24V et 2.1A à 29V

Chargeur de batterie
• Capacité nominale des batteries au plomb à elctrolyte libre (charge 14H) :
35Ah pour les 12V et 20Ah pour les 24V.
• Capacité minimale des batteries au plomb scellées (I charge = 1/3 I nominal):
10Ah pour les 12V et 7Ah pour les 24V.
(Dans tous les cas, se reporter à la notice du fabricant des batteries)

Puissance
• Varie linéairement de 60W à 20W en fonction de la tension (29 à 5 Volts).

Protections
• Contre les courts-circuits par limitation de courant.
• Contre les surintensités sur le circuit primaire, par fusible.
• Contre les inversions de polarité batterie, par fusible en sortie.

- Accèder à La Fiche Technique

Ancienne référence : ALE2902M
