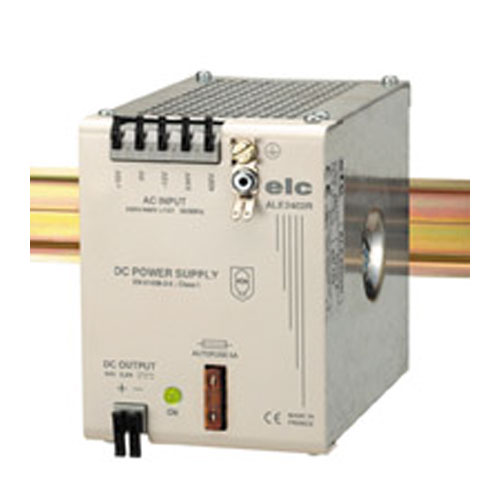

ALE2410R ELC ROHS

ELC ALE2410R ALIMENTATION 24V 10A


24 V - 10 A
Fixation rail DIN
Protégée
1 LED de contrôle
Borniers à ressorts

• Alimentation : 230/400V ±15V alternatif monophasé 50 / 60Hz.
• Entrée : sur bornier à ressort avec levier.
• Section maxi du fils : 1,5mm² (AWG16).
• Cosse de terre à vis pour fils : 2,5mm² (AWG12).
• Indice de protection : IP 30.
• Sécurité : Classe I
Conforme à la norme EN 61558-2-6.
• Tension de sortie conforme à la norme EN 61131-2 pour l’automatisme.
• CEM : Conforme aux normes EN 61000-6-2 et EN 61000-6-4.
• Consommation : 287 W maxi.
• Température d’utilisation : de 5 à 55°C.
• Rigidité diélectrique : 4500V entre entrée et sortie.
2250V entre entrée et masse.
500V entre sortie et masse.
• Présentation : Boitier acier galvanisé et face avant avec peinture époxy.
Fixation
• Clips rail DIN symétrique intégrés au coffret.

Caractéristiques techniques
Tension
• Sorties flottantes sur deux borniers à ressort avec levier.
• Section maxi du fils : 2,5mm² (AWG12).
• Tension de sortie : 24V continu (suivant EN61131-2)
• Ondulation : < 5%
• Temps de maintien : 20ms à tension et intensité nominale
• Visualisation : Led verte "alimentation en fonctionnement"
Intensité
• I maxi : 10A
Courant / Tension / Ondulation

-Courant -------Tension ------- Ondulation
-----0A ----------- 28,1V --------------- 0%
-----2A ----------- 26,7V --------------- 1%
-----4A ----------- 25,9V --------------- 2%
-----6A ----------- 25,3V --------------- 3%
-----8A ------------24,6V --------------- 4%
-----10A --------- 24,0V --------------- 5%


Puissance
• Puissance : 240W disponible en sortie.
Protections
• Contre les courts-circuits par fusible au secondaire.

- Accèder à La Fiche Technique




Ancienne référence : ALE2410R
