ALE1205 ELC ROHS

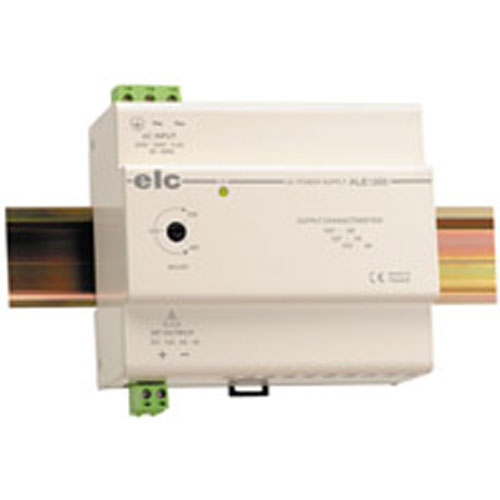

ELC ALE1205 ALIM A DECOUPAGE 12V 5A


12 V - 5 A (10 - 15 V : 5 - 4 A)
Ajustable
Protégée
1 LED de contrôle
Borniers débrochables

• Sécurité : Classe I, conforme à la norme EN 60950.
• CEM : Conforme aux normes EN 61000-6-2 et EN 61000-6-4.
• Indice de protection : IP 30.
• Alimentation : Secteur 190 à 253 Volts, 50 / 60Hz.
• Entrée secteur : Bornier débrochable 3 plots à vis, pour fils de 2,5mm²
(AWG12).
• Consommation :72 W maxi.
• Rigidité diélectrique : 4000V entre entrée et sortie.
1500V entre entrée et terre.
• Présentation : Boitîer modulaire métal (6 x 17.5mm) avec peinture époxy.
• Fixation : Clips rail DIN symétrique intégré au coffret.

Caractéristiques techniques
Tension
• Sorties flottantes sur bornier à vis débrochable pour fils de 2,5mm² (AWG12).
• Tension de sortie : ajustable de 10 à 15V linéairement
• Régulation : < 1mV pour une variation de charge de 0 à 100%.
< 1mV pour une variation secteur de 190V à 253V.
• Ondulation : < 3mV efficace comprenant :
< 3mV crête à crête du signal à 100KHz
< 4mV crête à crête du signal à 100Hz
< 12mV crête à crête des pics de commutations
• Temps de maintien : 25ms à 50% de charge et 12ms à 100% (secteur à 190V)
• Visualisation : Led verte "alimentation en fonctionnement"
Intensité
• I maxi : 5,5A au court-circuit
5A de 10 à 12V
4A à 15V
Puissance
• Puissance max. de sortie : 60W.
Protections
• Contre les courts-circuits par limitation de courant.
• Contre les surintensités sur le circuit primaire, par fusible.

- Accèder à La Fiche Technique


Ancienne référence : ALE1205
