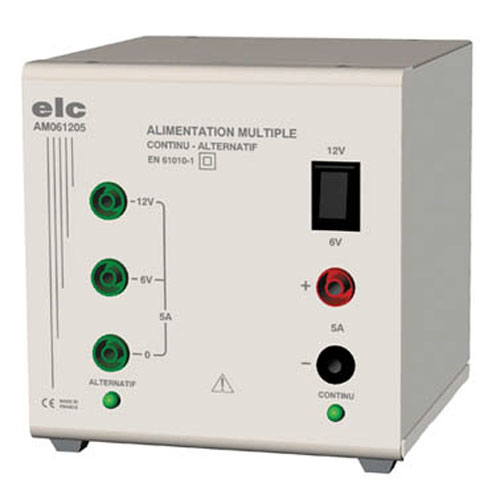

AM061205 ELC ROHS

ELC AM061205 ALIMENTATION 6/12V AC/DC 5A


COMPLETE :Tension continue et alternatives disponibles simultanément.
PRATIQUE : Pas de référence commune.
- Témoins de fonctionnement continu et alternatif.
PROTEGEE : La sortie continue est protégée par
limitation de courant, les sorties alternatives le sont par des disjoncteurs thermiques à réarmement automatique.

6, 12 V / 5 A = ~
Sorties alternatives protégées par disjoncteurs à réarmement automatique

• Sécurité : Classe II, double isolation.
Conforme à la norme EN61010-1, catégorie de surtension II,
degré de pollution 2.
• CEM : Conforme aux normes EN 61326-1, critère d'aptitude B et
EN 55011, ISM Groupe I, Classe B.
• Alimentation : Secteur 230 Volts ±10%, 50 / 60 Hz.
• Entrée secteur : Cordon 2 pôles double isolation inamovible.
• Consommation : 145 W maxi.
• Protections : Contre les surintensités à l’entrée par fusible.
• Indice de protection : IP 30
• Rigidité diélectrique : 3000V entre entrée et sortie.
• Présentation : Boîtier métal sérigraphié avec peinture époxy.

Caractéristiques techniques
Tensions continues
• Sorties flottantes sur douilles de sécurité de 4 mm.
• Deux tensions commutables en sortie : 6 Volts ou 12 Volts.
• Précision : ± 1%
• Régulation : < 20 mV pour une variation de charge de 0 à 100%.
< 5mV pour une variation secteur de 10%
• Ondulation : < 3mV efficace comprenant :
< 3mV crête à crête du signal à 100KHz
< 4mV crête à crête du signal à 100Hz
< 12mV crête à crête des pics de commutations
• Temps de maintien : 25ms à 50% de charge et 12ms à 100% (secteur à 190V)
• Visualisation : Led verte "alimentation en fonctionnement"
Intensité
• I maxi : 5 Ampères sur le 6 ou le 12 Volts.
• Icc : 5,5 Ampères.
Protections
• Contre les courts-circuits par limitation de courant
• Contre les surintensités à la source par fusible sur l’entrée secteur
Tensions alternatives
• Sorties flottantes sur douilles de sécurité de 4 mm.
• Deux sorties avec un point commun.
• Tensions : 6 Volts et 12 Volts ± 5%.
• Tension à vide supérieure à 5% au maximum de la valeur nominale.
• Visualisation : LED verte de présence tension.
Intensité
• I maxi : 5 Ampères soit sur le 6 soit sur le 12 Volts.
Protections
• Contre les courts-circuits et les surintensités par disjoncteurs thermiques incorporés (réarmement automatique après avoir supprimé le défaut)
Utilisation
• La puissance maxi de l’alimentation est de 120W.
Les circuits alternatif et continu peuvent être utilisés conjointement.

- Accèder à La Fiche Technique


Ancienne référence : ALAM061205
