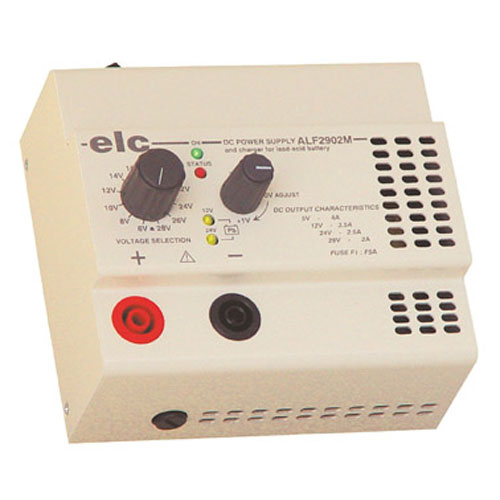

ALF2902M ELC ROHS

ELC ALF2902M ALIM A DECOUPAGE 5-29V 4A


5 - 29 Volts continu 60 watts
2,1A à 29V / 2,5A à 24V
3,5A à 12V / 4A à 5V

PRECISE : ondulation < 3mV efficace.
UNIVERSELLE : 12 positions au pas de 2V avec
réglage fin de ±1V.
COMPLETE : Fonction chargeur de batterie au plomb 12 ou 24V.
PRATIQUE : Interrupteur M/A, Témoins de fonctionnement et de positions chargeur.
PROTEGEE : Contre les courts-circuits et les inversions de polarité

Caractéristiques techniques
Tension
• Sorties flottantes sur douilles de sécurité de 4mm.
• Tension de sortie :
ajustable de 5 à 29V par commutateur à 12 positions et réglage fin.
positions du commutateur : 6, 8, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28 Volts.
variation du réglage fin : ± 1 Volt quelle que soit la position du commutateur.
positions chargeur de batterie au plomb 12 et 24V repérées par deux LED
• Précision : ±1%
• Régulation : < 1mV à 5V 4A et < 5mV à 29V 2,1A pour une variation de
charge de 0 à 100%.
< 1mV à 29V 2,1A et < 4mV à 5V 4A pour une variation
secteur de 190V à 253V.
• Ondulation : < 3mV efficace comprenant :
< 3mV crête à crête du signal à 100KHz
< 4mV crête à crête du signal à 100Hz
< 10mV crête à crête de pics de commutations
• Résistance interne : < 3mO
• Temps de maintien : 25ms à 50% de charge et 12ms à 100% (secteur à 190V)
• Visualisation: Led verte "alimentation en fonctionnement"
Leds jaune "position chargeur de batterie Pb 12V et 24V"
Led rouge "status, fusible de sortie coupé"
Intensité
• I maxi : 4,2A au court-circuit
4A à 5V
3,5 A à 12V
2,5A à 24V
2,1A à 29V
Chargeur de batterie
• Capacité nominale des batteries au plomb à elctrolyte libre (charge 14H) :
35Ah pour les 12V et 20Ah pour les 24V.
• Capacité minimale des batteries au plomb scellées (I charge = 1/3 I nominal):
10Ah pour les 12V et 7Ah pour les 24V.
(Dans tous les cas, se reporter à la notice du fabricant des batteries)
Puissance
• Varie linéairement de 60W à 20W en fonction de la tension (29 à 5 Volts).
Protections
• Contre les courts-circuits par limitation de courant.
• Contre les surintensités sur la source, par fusible.
• Contre les inversions de polarité batterie, par fusible en sortie.
Autres caractéristiques
• Sécurité : Classe II, double isolation, conforme à la norme EN 61010-1
et EN 60335-2-29.
• CEM : Conforme aux normes EN 61326-1, critère d'aptitude B,
EN 55011, ISM Groupe I, Classe B.
• Indice de protection : IP 30.
• Alimentation : Secteur 190 à 253 Volts, 50 / 60Hz.
• Entrée secteur : cordon 2 pôles double isolation.
• Consommation : 71W maxi.
• Mise sous tension : Interrupteur à bascule.
• Rigidité diélectrique : 3000V entre entrée et sortie.
• Présentation : Boîtier métal avec peinture époxy.

- Accèder à La Fiche Technique

Ancienne référence : ALF2902M
