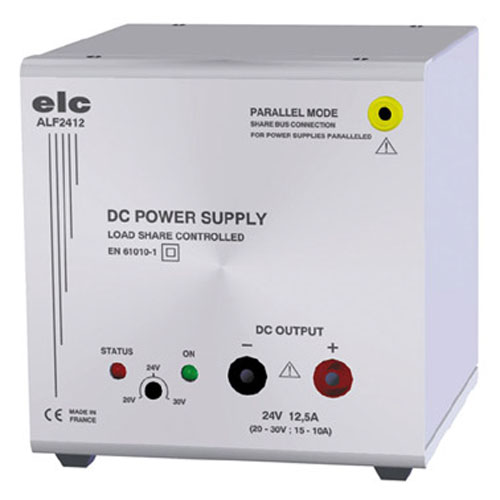

ALF2412 ELC ROHS

ELC ALF2412 ALIM A DECOUPAGE 24V 12,5A


PRECISE : Ondulation de sortie < 3mV efficace.
CONFORME : EN 61000-3-2 Correcteur du facteur de puissance ACTIF (PFC) intégré.
PRATIQUE : Tension de sortie ajustable de 20 à 30 Volts. 15A à 20V et 10A à 30V
PUISSANTE : Cumul de n+1 (mise en parallèle active)
PROTEGEE : Contre les courts-circuits.
SILENCIEUSE : Ventilation controlée.

24 V - 12,5 A
(15 A à 20 V et 10 A à 30 V)
Tension de sortie ajustable de 20 à 30 V
Mise en parallèle active
Protection contre les courts-circuits
Ventilation controlée
2 LED de contrôle

• Sécurité : Classe II, double isolation, conforme à la norme EN 61010-1.
• CEM : Conforme aux normes EN 61326-1, critère d'aptitude B,
EN 55011, ISM Groupe I, Classe B.
• Indice de protection : IP 30
• Alimentation : Secteur 190 à 253 Volts, 50 / 60 Hz.
• Entrée secteur : cordon 2 pôles double isolation.
• Consommation : 360 W maxi.
• Mise sous tension : Interrupteur à bascule.
• Facteur de puissance : 0,99 (PFC intégré).
• Rigidité diélectrique : 3000 V entre entrée et sortie.
• Présentation : Boîtier métal avec peinture époxy.

Caractéristiques techniques
Tension
• Sorties flottantes sur douilles de sécurité de 4 mm.
• Tension de sortie : ajustable de 20 à 30 V linéairement par réglage fin.
• Régulation : < 50 mV pour une variation de charge de 0 à 100 %.
< 10 mV pour une variation secteur de 190 V à 253 V.
• Ondulation : < 3 mV efficace comprenant :
< 5 mV crête à crête du signal à 100 KHz
< 5 mV crête à crête du signal à 100 Hz
< 40 mV crête à crête des pics de commutations
• Résistance interne : 4mohms
• Temps de maintien : 25 ms à 50 % de charge et 12 ms à 100 %
(secteur à 190 V)
• Visualisation : Led verte "alimentation en fonctionnement"
Led rouge “surchauffe ou surtension en sortie”
Intensité
• I maxi : 15,5 A au court-circuit
15 A à 20 V, 12,5 A à 24V, 10 A à 30 V
Puissance
• Puissance constante de sortie : 300 W de 20 à 30 volts.
Mise en parallèle
• Bus de contrôle (1 conducteur) sur douilles de sécurité de 2 mm.
Protections
• Contre les courts-circuits par limitation de courant.
• Contre les surintensités sur la source, par fusible interne.
• Contre les surtensions en sortie, par limitation de tension à 33 V.
• Contre les échauffements par ventilateur contrôlé

- Accèder à La Fiche Technique

Ancienne référence : ALF2412
