ALF1205 ELC ROHS

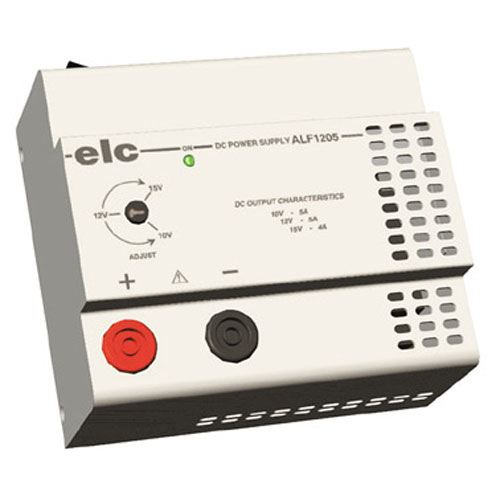

ELC ALF1205 ALIM A DECOUPAGE 12V 5A


PRATIQUE : Interrupteur marche, arrêt.
- témoin de fonctionnement.
PRECISE : Ondulation de sortie < 3mV efficace.
- Tension de sortie ajustable de 10 à 15 Volts.
PROTEGEE : Contre les courts-circuits.

12 V - 5 A
(10 - 15 V : 5 - 4 A)
Ajustable
Protégée contre les courts circuits.
1 LED de contrôle

• Sécurité : Classe II, double isolation, conforme à la norme EN 61010-1
• CEM : Conforme aux normes EN 61326-1, critère d'aptitude B,
EN 55011, ISM Groupe I, Classe B.
• Indice de protection : IP 30
• Alimentation : Secteur 190 à 253 Volts, 50 / 60Hz.
• Entrée secteur : cordon 2 pôles double isolation.
• Consommation : 72W maxi.
• Mise sous tension : Interrupteur à bascule.
• Rigidité diélectrique : 3000V entre entrée et sortie.
• Présentation : Boîtier métal avec peinture époxy.

Caractéristiques techniques
Tension
• Sorties flottantes sur douilles de sécurité de 4mm.
• Tension de sortie : ajustable de 10 à 15V linéairement
• Régulation : < 1mV pour une variation de charge de 0 à 100%.
< 1mV pour une variation secteur de 190V à 253V.
• Ondulation : < 3mV efficace comprenant :
< 3mV crête à crête du signal à 100KHz
< 4mV crête à crête du signal à 100Hz
< 12mV crête à crête des pics de commutations
• Temps de maintien : 25ms à 50% de charge et 12ms à 100% (secteur à 190V)
• Visualisation : Led verte "alimentation en fonctionnement"
Intensité
• I maxi : 5,5A au court-circuit
5A de 10 à 12V
4A à 15V
Puissance
• Puissance max. de sortie : 60W.
Protections
• Contre les courts-circuits par limitation de courant.
• Contre les surintensités sur la source, par fusible

- Accèder à La Fiche Technique

Ancienne référence : ALF1205
