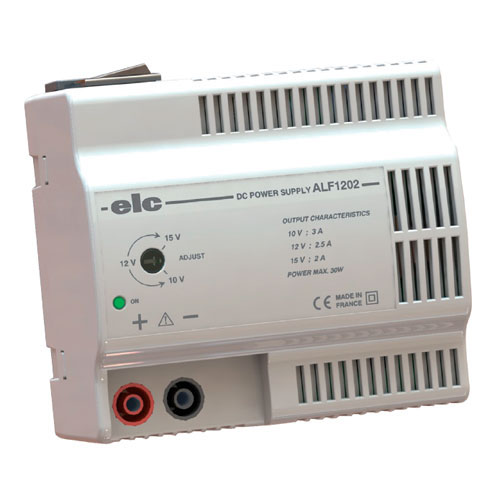

ALF1202 ELC ROHS

ELC ALIMENTATION STABILISÉE A DÉCOUPAGE


ALIMENTATION STABILISÉE A DÉCOUPAGE
PRATIQUE : Interrupteur marche, arrêt.
- Témoin de fonctionnement.
PRECISE : Ondulation de sortie < 3mV efficace.
- Tension de sortie ajustable de 10 à 15 Volts.
PROTEGEE : Contre les courts-circuits.
ANTICHOC

Caractéristiques techniques:
Tension:
- Sorties flottantes sur douilles de sécurité de 4mm.
- Tension de sortie : ajustable de 10 à 15V, livrée à 12V ±1%
- Régulation : < 25mV pour une variation de charge de 0 à 100%. < 5mV pour une variation secteur de 190V à 264V
- Ondulation : < 3mV efficace comprenant :
< 3mV crête à crête du signal de découpage
< 8mV crête à crête du signal à 100Hz
< 10mV crête à crête des pics de commutations
- Régulation dynamique : <1%pour une variation de charge de 10 à 90%
- Visualisation : Led verte "alimentation en fonctionnement"
Intensité:
- I maxi: 3A à 10V, 2,5A à 12V , 2A à 15V
Puissance:
- Puissance max. de sortie : 30W.
- Rendement : >80% à la puissance maxi (30W en sortie)
Protections:
- Contre les courts-circuits par limitation de courant.
- Contre les surintensités sur la source, par fusible.
- Contre les transitoires au primaire par varistance.

Autres caractéristiques:
- Sécurité : Classe II, double isolation, sortie TBTS conforme à la norme EN 61010-1
- CEM : Conforme aux normes EN 61326-1, critère d'aptitude B, EN 55011, ISM Groupe I, Classe B.
- Indice de protection : IP 3
- Alimentation : Secteur 190 à 264 Volts, 50 / 60Hz.
- Entrée secteur : cordon 2 pôles double isolation.
- Consommation : 37W maxi.
- Mise sous tension : Interrupteur à bascule.
- Rigidité diélectrique : 3000V entre entrée et sortie.
- Présentation : Boîtier polycarbonate sérigraphié.

Ancienne référence : ALF1202
